Нам подарили маршрутизатор TEW 651 BR

 Подарили нам дети роутер (маршрутизатор), а настроить не успели. Уехали. Т. е. роутер есть, 2 компьютера есть, а в интернет выходим только с одного компьютера.
  С какой стороны подходить к роутеру я не знал, но когда был в отпуске, решил заняться бесполезной коробочкой за 1500 рублей, чтобы хоть как-то оправдать эту цену. Коробочка имела антенну, несколько гнёзд и несколько зелёненьких светодиодов. Изучил все доступные инструкции, из которых самая подробная здесь, хотя и не для этой модели:
http://www.tradetelecom.ru/home-office/nastroika-routera-i-ustanovka-wifi-marshrutizatora.php
  Но этого оказалось мало. Пришлось освоить основы маршрутизации. Этой науки в интернете много, даже есть видео для «чайников».
  А самая большая проблема -- это выудить из поставщика интернета все настройки, и не потому, что они скрывают их, а, как мне показалось, просто не все работники их знают и понимают смысл.
   После двух недель мучений, мой маршрутизатор по имени Trendnet TEW 651 BR аппаратная версия H/W: V1,0R кое-как заработал.
  Если у вас операционная система убунту, а доступ в интернет предоставляют по PPTP протоколу VPN-соединения с фиксированным IP и МАС фильтром, то это описание настройки роутера Trendnet TEW 651 BR может вам пригодится.
  После нескольких попыток настроить аппарат с помощью мастера быстрых настроек, я отказался от этого мастера. В нём явно не хватает настроек для моего случая.
  Во многих инструкциях рекомендуют сменить устаревшую прошивку программного обеспечения на более новую. Прошивки я увидел на официальном сайте
  http://trendnet.ru/fw/
, но не все они захотели работать в моей версии аппарата.
  Сначала я попробовал прошивку В14. По окончании перепрошивки роутер выдал ошибку. Прошивку В21 роутер "проглотил" и сообщил, что перепрошивка прошла успешно, но никаких изменений в работе после сброса настроек и перезагрузки я не заметил. Даже № прошивки на странице Device Information в окне Status не поменялся. Больше я решил пока не  пробовать, хотя заводская прошивка 1.00.13 гарантирует проблемы в локальной сети провайдера.
  Решил я для начала хотя бы доступ в интернет настроить, а уж потом разобраться с прошивками.
  Вот инструкция по настройке TEW 651 BR:
  help.netbynet.ru/files/routers/Trendnet-651BR.pdf
    Выполним все соединения по инструкции. Включим всё. Потом зайдём в менеджер сетевых подключений (network manager). Для этого можно кликнуть на апплет:

  У меня он выглядит так, но может выглядеть по-другому, например, 2 вертикальные стрелочки. А рядом может быть замочек.

  Появится меню. Кликнем на «изменить соединение». Появится окно:



  У меня здесь уже созданы соединения, а по умолчанию появляется в графе «названия» eth0. Кликаем  eth0 – выделяется вся строка. Кликаем «изменить», появляется окно настроек проводных соединений. Если никто не менял настроек, то новое окно появится в таком виде:



  У вас вместо буквы r будет eth0. Можете назвать по-своему. Больше ничего не меняем. Кликаем «Параметры IPv4», видим:

  Если всё так, то можно закрывать менеджер, т. е. все окна. А открывали его мы, чтобы убедиться, что все настройки стоят по умолчанию и никто их не менял. Если же настройки меняли, то надо их привести к указанному виду и кликнуть слово «Сохранить». При следующем включении компьютера включение сети произойдёт автоматически. А сейчас можно опять, как внвчале, кликнуть апплет сетевого менеджера и включить сеть (установить соединение) принудительно, кликнув на появившееся название соединения. У меня это бква «r».
  На включённом роутере должны гореть светодиоды, точнее один горит, а все остальные мигают с разной частотой.
  Теперь можно открывать браузер и входить в менеджер главных настроек роутера. Чтобы туда попасть надо по инструкции набрать адрес 192.168.10.1
  Сначала появится окно для логина и пароля. Это admin и admin. Пароль надо будет потом сменить, но это потом. Входим, видим 2 окна:

  Из опыта скажу, что маленькое окно можно сразу закрывать. Я с ним долго мучился, но результата не получил. И теперь могу сказать, почему. В окне быстрых настроек не хватает, по крайней мере двух настроек, которые нужны для VPN соединения с МАС фильтром.
  У вас остаётся главное окно настроек.



  Здесь вид настроенного окна. А в ненастроенном будут другие значения почти во всех полях, например, в поле WAN в нижних строках будут нули, а на верхней строке будет МАС адрес такой же, как на корпусе роутера. Он будет похож на МАС адрес в поле LAN или Wireless.
  В самом верхнем поле будет другая версия программного обеспечения.
  Начинать настройку удобнее с первого окна. Для этого кликните «кнопку Main». Вот оно.

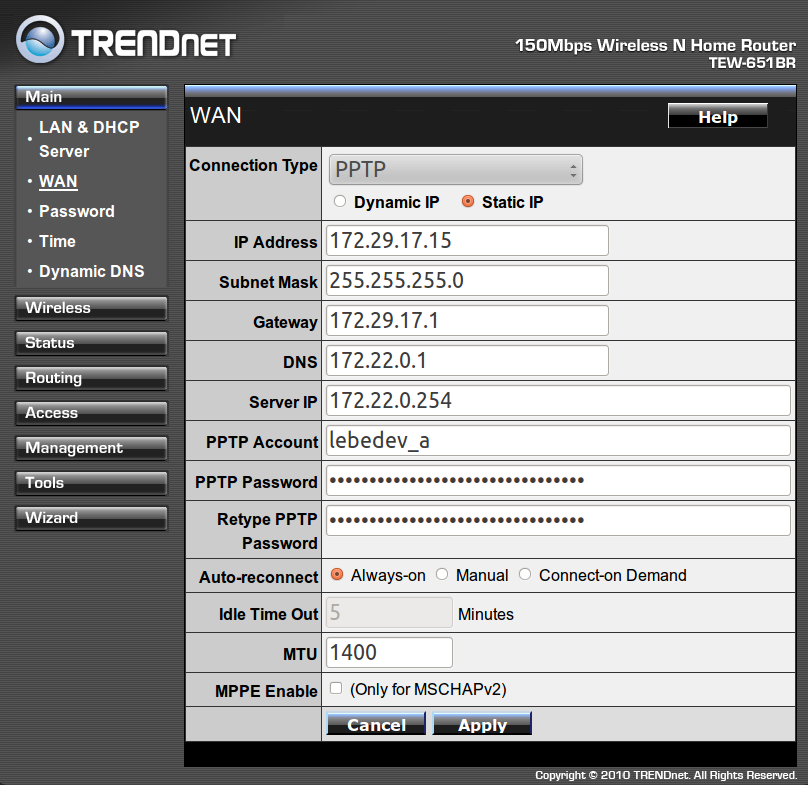

  Здесь можно ничего не менять. Но если вы в первой строке поменяете название, то это на качество связи не повлияет. В нижней строке виден ваш компьютер и его адреса. Переходим на страницу WAN, т. е. кликаем WAN в меню под кнопкой «Main». Открывается следующая страница.

  Вот на этой странице как раз и кроются те проблемы, решение которых нет ни в одной инструкции. Все строчки здесь заполняются значениями из договора с провайдером. Перепутать можно только строчку Server IP. Это, оказывается, VPN сервер. А вот если провайдер проводит МАС фильтрацию, то на этой странице её негде включить. Есть 2 пути решения проблемы.
  1. Позвонить провайдеру и попросить сменить ваш МАС адрес на новый.
  2. Склонировать ваш бывший МАС адрес.
  Для клонирования МАС адреса надо на этой странице в верхней строчке выбрать тип соединения «DHCP Client or Fixed IP». Страничка изменит вид и внизу появится команда «Clone MAC Adress».



   Если кликнуть по команде, то над ней появится ваш бывший МАС адрес, т. е. МАС адрес сетевой карты вашего компьютера. Можете проверить. Затем нажимаем «Apply»  и ждём пока роутер перезагружается. Он сам отсчитает время перезагрузки. В это время ничего нельзя делать. Например, если выключить питание, то роутер не запустится и восстановить его смогут только в сервисе.
  Когда перезагрузка закончилась, снова входим в главные настройки. Окно «Main», страница WAN. В верхней строчке выбираем PPTP, чуть пониже ставим точку возле Static IP, а в строке Auto-reconnect ставим точку возле Always-on, нажимаем «Apply», ждём окончания перезагрузки. После этой процедуры можно проверить, появилось ли соединение. Входим в главные настройки. В окне «Status» в поле WAN вместо нулей должны появиться адреса и маска, полученные из сети. Если там нули, нужно прописать маршрут в окне «Routing». Обычно маршруты для VPN соединения есть в инструкции провайдера на его сайте. Если этого нет, надо звонить в техподдержку провайдера. И не надейтесь, что вам объяснят, как прописать маршруты в роутере. Просто спросите, какие маршруты прописать, чтобы не выключалась локальная сеть при выходе в интернет. Тогда получите вразумительный ответ. Конечно, бывает и грамотная техподдержка, но это реже. Здесь я могу только показать свой маршрут, без которого роутер отказывался выходить в интернет. И что самое интересное, он вышел в интернет даже при неправильной маршрутизации, правда, при этом работал плохо. Я просто сделал ошибку в адресе, которую на радостях заметил только через сутки, но роутер работал.

  Вы видите в нижнем поле маршрут. Чтобы он там появился, надо в верхнем поле заполнить все строчки и кликнуть Add. Дождаться перезагрузки и в окне Status проверить, появилось ли соединение. Вот после этого у меня наконец-то появилось соединение.
  И вот я стал выходить в интернет через роутер. Теперь надо настроить домашнюю Wi-Fi сеть, чтобы располагаться с нотбуком, где удобнее, например, под окном на скамейке возле дома. Открываем окно Wireless. Сначала надо проверить, что сеть включена. Смотрим на странице Basic первую строку. Тут всё понятно: нужна точка возле Enabled. Потом мне пришлось только указать шифрование и придумать пароль, чтобы чужие не воровали. Но и без этого нотбук увидел сеть. В общем показываю 3 странички: Basic, Security, WiFi Protected Setup. На первой страничке можно поменять название внутренней сети. Это строка SSID.


  А теперь, чтобы никто не изменил настройки, надо поменять пароль доступа в меню роутера. Это делают в первом окне Main. Страничка Password. Теперь, не зная пароль, в меню роутера можно зайти только сбросив все настройки к заводским с помощью кнопки Reset. В инструкции хорошо описана эта процедура.
  Эта процедура нужна ещё в одном случае – при смене прошивки надо сбрасывать настройки. А сменить прошивку мне пришлось, потому что работал роутер плохо, он зависал. Иногда через несколько часов, иногда минут. Его не видел ни компьютер, ни ноутбук. А светодиоды WAN и Wireless погасали. И оживлялся он только после перезагрузки. Я это делал, выключив на 5 секунд питание. Много всяких идей я проверил, но помогла только перепрошивка ПЗУ. Из трёх предложенных на официальном сайте две я пробовал безуспешно в самом начале. Решил попробовать третью, это В26. Всё сделал по инструкции. Всё получилось. И маршрутизатор заработал стабильно. Теперь у меня прошивка 1.01.26. С тех пор я его ни разу не выключал.
   На этом настройка его не закончена, но я пока дальше не продвинулся. Необходимо проверить работу всех услуг локальной сети: DC++, телевидения, почты и т. п.
